一、系统功能

1.1. 功能架构

系统采用分层架构方式设计，对外提供WEB网页、3D客户端两种UI管理模式，详细的功能架构如下图所示：

图1 功能架构图

1.2. 三级周界防范

1.2.1. 功能说明

三级周界防范主要是为了解决在人力防范存在盲区的情况下，通过设置在被保护区周界（或围墙）上的检测装置（如红外收发器、振动传感器、接近感应线等），对于周界范围内未经授权、超越周界范围等情形来触发报警，实施对周界范围内的封闭式保护。

l 原则上以监狱围墙内5米为一级周界防范，劳动现场、监舍外围为二级周界防范，特定区域为三级周界防范。

l  一级周界防范为最高级别，需经过最高级别授权，二级为普通级别，只需通过一般警察授权，三级为特殊级别，授权可按照不同区域分别划分。

1.2.2. 系统界面

图2 周界防范说明图

1.3. 人员实时定位

1.3.1 功能说明

人员实时定位是对进入监管场所的每个人员的实时轨迹进行跟踪监控，并绘制行动路线图，也可以调阅其历史时段轨迹路线图。从而及时反应监管情况、加强对服刑人员的管理、加强安全保障措施实时定位人员信息及时发现罪犯异常行为，实现与视频、门禁等自动化监管设施联合动作，提高应急响应速度和事件的处置速度，形成人防、技防、物防、联防四防合一的立体化防范格局，变被动式监管为主动式监管，有效提高监所的管理水平和管理效率。

l 人员实时考勤: 根据人员在工作考勤地点的进入和离开记录，进行实时考勤。

l 监控区域维护: 维护管理各个监管场所基本信息、危险程度、允许最大停留人数等。

l 人员分布查阅: 对当前时刻各个区域的人员分布情况进行查询统计。

1.3.2 系统界面

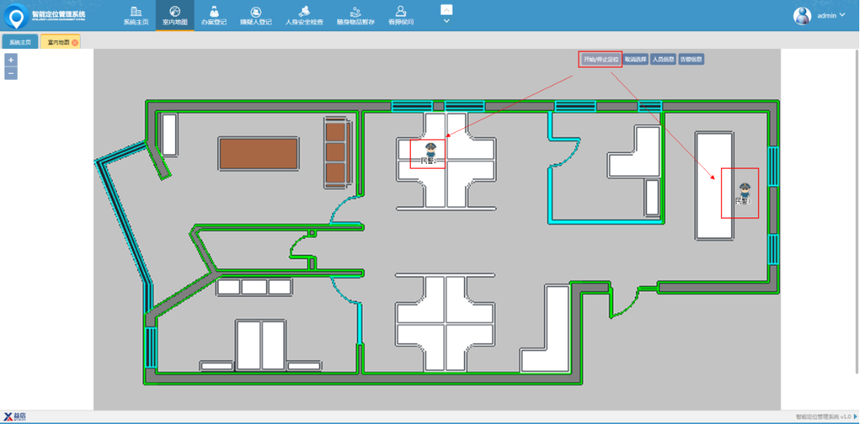

图3 人员定位说明图

1.4. 3D地图

1.4.1. 功能说明

3D 地图展示：定位区域的 3D 模拟实景还原。

3D 人物模型展示：3D 人物模型展示。

人员实时运动轨迹跟踪：人员的实时位置在 3D 场景中展现。

人员实时运动动画展示：通过 3D 人物行走动画方式展示人员位置变化。

告警通知：各类告警信息实时通知。

视频联动：人员位置与摄像头视频联动。

人员信息查看：查询、查看定位区域内的人员信息。

告警信息查看：查询、查看告警信息。

3D 场景角度旋转：3D 地图视角转换。

3D 场景放大缩小：3D 地图放大缩小。

3D 场景楼层组合：有多层楼层时，可以整体叠加展示。

3D 场景楼层分离：也可分层展示。

1.4.2. 系统界面

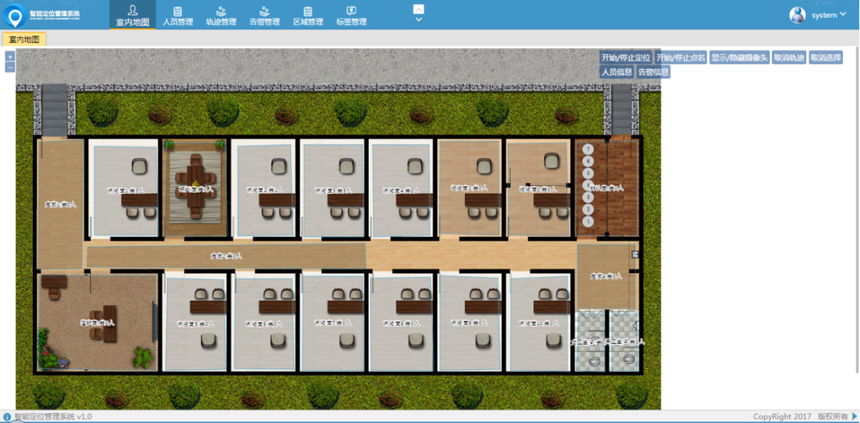

图4 3D地图

图5 3D地图

1.5. 历史轨迹追踪

1.5.1. 功能说明

人员历史轨迹追踪是在人员实时定位的基础上，通过记录下来的人员轨迹数据，来绘制出人员的行动路线图，从而实现运动轨迹回放、轨迹下载、轨迹分析以及相关视频分析、存储。

l 人员活动分析：对进入监管场所的每个人员的行动路线图、区域停留时长、活动时间段进行分析。

l 人员轨迹追踪：对进入监管场所的每个人员的历史轨迹进行跟踪监控，并绘制行动路线图，方便调阅其历史时段轨迹路线图。

1.5.2. 系统界面

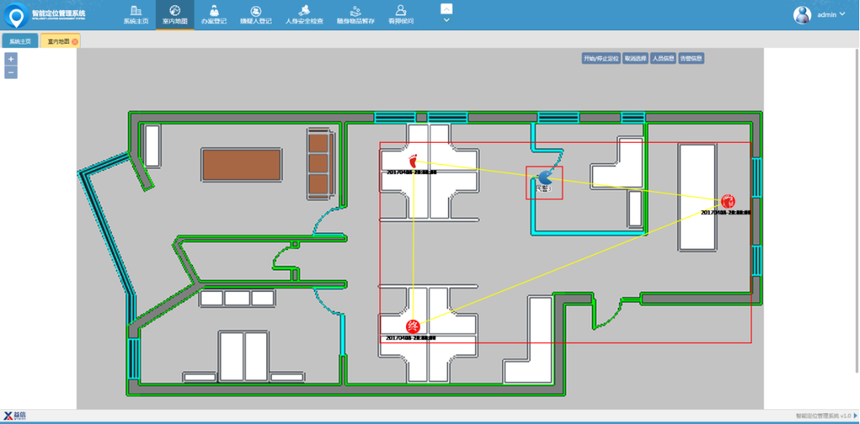

图6 轨迹回放说明图

1.6. 区域划分

1.6.1. 功能说明

区域划分主要是为了将地图上各个区域的二维坐标系通过自定义绘制的形式来获取，从而与房间相对应；同时还可以通过标记基站、摄像头等，来进行外部辅助定位监控设备的标记。

1.6.2. 系统界面

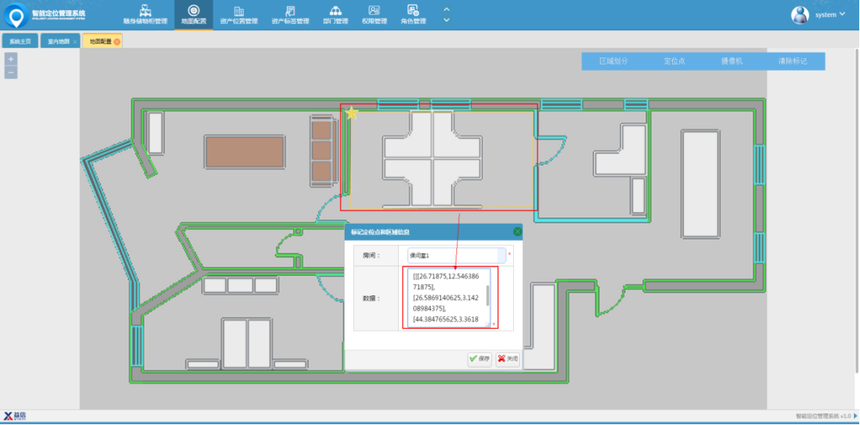

图7 区域划分说明图

1.7. 电子围栏

1.7.1. 功能说明

电子围栏由电子围栏主机和前端探测围栏组成。电子围栏主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到安全报警中心；前端探测围栏由杆及金属导线等构件组成的有形周界。

l 电子围栏是一种主动入侵防越围栏，对入侵企图做出反击，击退入侵者，延迟入侵时间，并且不威胁人的性命。

l 并且还可以把入侵信号发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速的作出处理。

1.7.2. 系统界面

    图8 电子围栏说明图

1.8. 告警管理

1.8.1. 功能说明

告警管理主要是对于监管场所中的人员定位设备的非正常操作告警（包括脱离告警、非法闯入告警等）和标签本身告警（包括低电压告警等），并提供给工作人员进行确认操作。

1.8.2. 系统界面

图9 历史告警说明图

1.9. 视频联动

1.9.1. 功能说明

在地图上实时展示人员的位置。可以给每个定位设备绑定一个摄像头，通过在监控端的地图上，点击定位设备图调用定位设备所在区域的视频。当有特定的告警时，系统会自动调出发生告警的区域的视频。

1.9.2. 系统界面

图10 视频联动说明图

1.10. 三人互监绑定

1.10.1. 功能说明

任意三至五名罪犯可绑定为一个互监小组，可通过设置三人互监之间允许超过的最大距离或者区域，来限定三人互监行动小组。超过设定的零界值，就会触发报警。

l 小组人员绑定: 可以指定任意几人绑定为互监小组。

l 距离或区域限制: 可以根据实际需要选择距离或区域为限制条件。

1.10.2. 系统界面

图11 三人互监说明图

1.11. 无陪同告警

1.11.1. 功能说明

可以为重点关注罪犯设置无陪同告警，设置完成后该对象一定距离内没有民警陪同则触发告警。

l 设定陪同区域: 可以指定关注对象需要陪同的区域，支持全区域。

l 设定陪同时间段: 可以指定关注对象需要陪同的时间段，支持全时段。

l 设定陪同民警: 可设定指定民警陪同关注对象，也可设为只要有民警陪同即满足陪同条件。

1.12. 物品定位

1.12.1. 功能说明

物品定位主要是针对监管产所内的重要物品（例如涉案物品）进行实时定位监管，使之都在识别基站的识别范围内，识别基站会自动识别所有物品随身携带的所有ID信息，并实时监管所有物品在位状态。若涉密物品实现未经允许非法带出，系统会随时发送信息给监控中心并触发报警，只有经过授权的合法物品，才能安全带出，从而保证每个固定资产的安全。

l 对涉密物品进行防盗安全管理，防止丢失或者泄密事件的发生。

l 对涉密贵重物品进行定位、追踪、自动盘点等，使得资产的管理自动化。智能化。

l 解放人工成本，节约管理成本，使得管理水平得到很大的提升。

1.13. 民警考勤

1.13.1. 功能说明

民警考勤主要是为了对监所人员进行自动考勤。根据上传的数据判断监所人员进出情况（何时进、何时出、都能反映到系统软件中），使考勤情况一目了然。监所人员将佩戴该系统考勤卡，无须主动刷卡便能实现自动考勤，方便省力、准确度高。

1.13.2. 系统界面

图12 民警考勤说明图

1.14. 临时撤防

1.14.1. 功能说明

对特定区域特定人员限时解除警戒，可人工操作恢复警戒。

l 出监犯人限时解除告警。

l 恢复警戒时监控中心消息提示。

l 狱警可随时恢复警戒。

1.15. 人员管理

1.15.1. 功能说明

人员管理主要是针对监管场所内的所有人员进行各项基础信息数据（包括姓名、证件号码、联系方式、住址等信息）的维护，从而为其他业务模块提供基础信息服务。

1.15.2. 系统界面

图13 人员管理说明图

1.16. 物品管理

1.16.1. 功能说明

物品管理主要是针对随身物品和涉案物品进行基础信息（包括名称、数量、联系名称、特征等信息）的维护，以及相关物品标签的绑定，便于对物品进行实时定位监控。

1.16.2. 系统界面

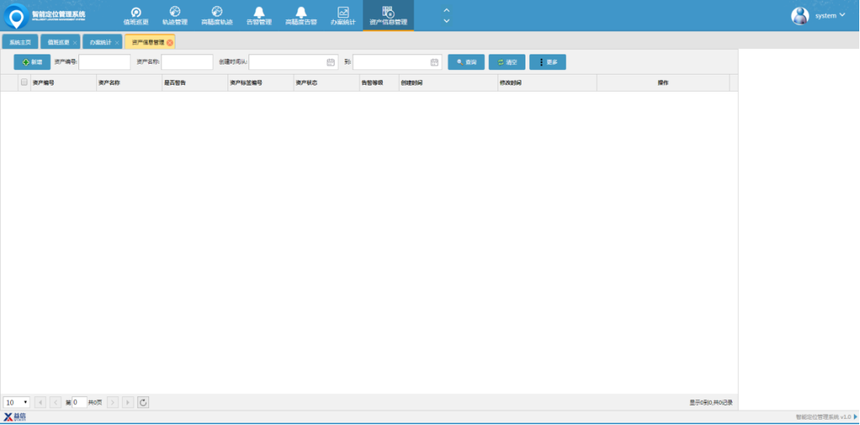

图14 物品管理说明图

1.17. 劳动工具收发

1.17.1. 功能说明

对监所内的劳动工具进行系统化的管理，包括劳动工具注册登记，劳动工具发放，劳动工具回收，劳动工具注销等功能。

l 提供劳动工具的名称，权限，责任人，所属机构等输入和位置查询。

l 物品绑定标签，可对物品进行区域授权。

l 物品未经授权带离劳动现场、进入监舍或其他周界防范的区域触发告警。

l 物品授权级别默认为服刑人员处周界防范的授权级别。

1.18. 统计分析

1.18.1. 功能说明

统计分析主要是针对监管场所各类数据（例如时间维度上的人员、案件等）进行统计分析，形成各类统计图表。便于管理者统筹监管场所维护和各种资源的合理调配管理。

1.18.2. 系统界面

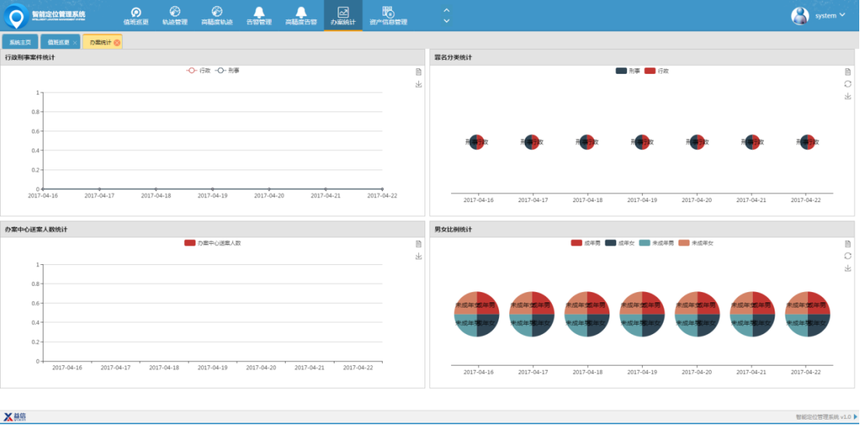

图15 统计分析说明图

1.19. 用户权限

1.19.1. 功能说明

用户权限主要是便于系统管理员针对此系统的使用者进行权限分配，即对不同用户使用系统资源（功能菜单项、页面、按钮、输入控件等）的使用或数据访问权限。

l 用户分类：系统用户、超级用户、管理员用户、操作员用户、客户用户等。

l 系统权限：即对不同用户使用系统资源（功能菜单项、按钮、输入控件等）的使用或访问权限。

l 用户：应用系统的具体操作者，用户可以拥有一定范围的权限。

l 角色：为了对许多拥有相似权限的用户进行分类管理，定义了角色的概念，例如系统管理员、管理员、用户、访客等角色。

l 组：为了更好地管理用户，对用户进行分组归类，简称为用户分组。

1.19.2. 系统界面

图16 权限说明图

图17 用户角色说明图

二、 接口服务

接口服务是系统实现高可扩展性的必备途径，本系统支持数据接口服务，及页面接口服务，数据接口服务主要是未其它业务系统提供定位数据及定位告警信息的接口，页面接口服务主要是为其它系统单点登录后嵌入本系统定位页面提供支持。

三、 部署拓扑图

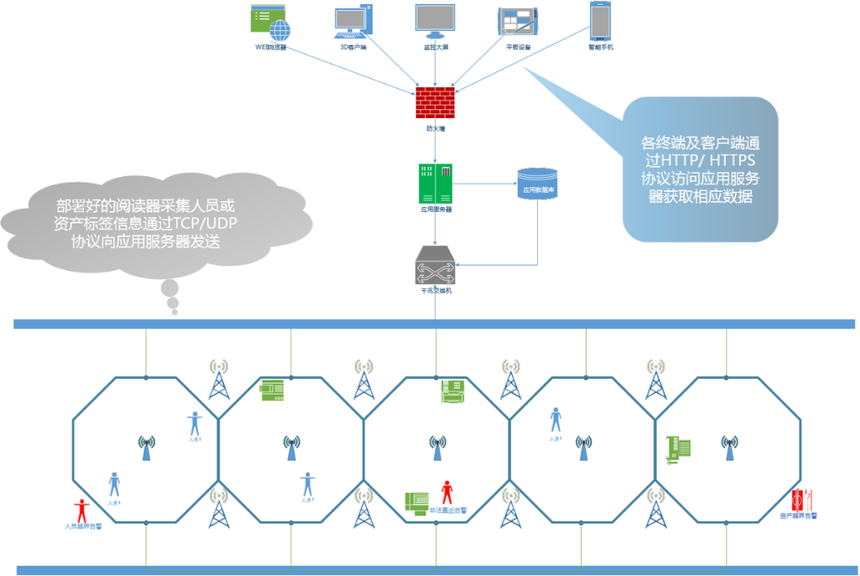

系统基于网络部署，主要的设备包括，后端服务器、前端基站，服务器与基站之间通过有线网络连接，带宽应为千兆以太网，详细的部署方式如下图所示：

图18 物理部署图
